Bentuk Orbital (s, p, d dan f)

Setiap subkulit disusun oleh satu atau lebih orbital dan setiap orbital mempunyai bentuk tertentu. Adapun bentuk oebital di tentukan oleh bilangan kuantum azimut.Perhatikan gambar bentuk-bentuk orbital berdasarkan harga l (bilangan kuantum azimut).


Orbital s yang berbentuk bola tidak menunjukan arah ruang tertentu karena kebolehjadian ditemukan elektron dengan bentuk ini berjarak sama jauhnya ke segala arah dari inti atom. Inti atom terdapat pada pusat bola. Perhatikanlah gambar arah ruang orbital s berikut ini

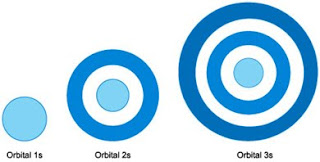

Kebolehjadian terbesar ditemukannya elektron dalam orbital s terdapat pada daerah sekitar bola, yaitu untuk orbital :
a. 1s : terdapat pada kulit bola
b. 2s : terdapat pada awan lapisan kedua
c. 3s : terdapat pada awan lapisan ketiga
Gambaran kebolehjadian ditemukan orbital pada masing-masing kulit :

Subkulit p terdiri dari tiga orbital p. Karena nilai bilangan kuantum magnetiknya ada tiga yaitu –1, 0, dan +1. Ketiga orbital ini mempunyai tingkat energi yang sama tetapi arah ruangnya masing-masing berbeda. Jika digabungkan, ketiga orbital ini saling tegak lurus satu sama lain. Bila digambarkan pada sistem koordinat kartesius yang memiliki sumbu X, Y, dan Z maka orbital p yang terletak pada sumbu X disebut orbital px, sedangkan yang terletak pada sumbu Y disebut orbital py. Begitu pula halnya dengan orbital p yang terletak pada sumbu Z disebut orbital pz, perhatikan gambar berikut ini!

Sehingga gambaran orbital p dengan bilangan kuantum azimut l =1 dinyatakan dalam gambar berikut ini!

Untuk mengambarkan orbital atom p, ambillah 3 buah balon. Kemudian pilin (putar) pada bagian tengah balon. Lakukan hal ini pada semua balon. Siapkan tali pengikat yang akan digunakan untuk menggabungkan ketiga balon. Balon pertama  diletakkan tegak lurus (vertikal), sedangkan balon kedua diletakkan mendatar (horisontal), dan balon ketiga diletakkan diantara balon pertama dan balon kedua. Bagian balon yang dipilin harus berada di tengah-tengah ikatan dari ketiga balon yang diikat menjadi satu. Pastikan bahwa ketiga balon ini terikat dengan kuat.

Subkulit d terdiri dari 5 orbital d karena nilai bil kuantum magnetiknya –2, -1, 0, +1, +2. Seperti halnya orbital p, orbital d juga memiliki tingkat energi yang sama tetapi arah ruangnya masing-masing berbeda. Bila digambarkan pada sistem koordinat kartesius maka ketiga orbital d menempati ruang antar sumbu pada koordinat kartesius tersebut. Masing-masing orbital dinyatakan sebagai d_XY, d_XZ dan d_YZ, sedangkan dua orbital d lainnya terletak pada sumbu koordinat kartesius yang masing-masing orbital dinyatakan sebagai d_X²_-Y² dan d_Z². Bentuk kelima orbital d dapat digambarkan sebagai berikut:

Orbital d_Z² terletak pada sumbu Z
Orbital d_X²_-Y² terletak pada sumbu X dan Y
Orbital d_XY terletak antara sumbu X dan Y
Orbital d_XZ terletak antara sumbu X dan Z
Orbital d_YZ terletak antara sumbu Y dan Z



Untuk menggambarkan orbital d  yaitu : pada orbital d mempunyai 4 orbital dengan bentuk seperti 2 balon terpilin yaitu dxy, dxz, dyz dan dx²-y²  dengan satu bentuk orbital yang berbeda yaitu orbital dz².

Sedangkan orbital f memiliki 7 obital seperti yang digambarkan sebagai berikut:

Dalam pengambaran orbital atom akan semakin rumit, sebagai contoh penggambaran orbital atom pada atom-atom yang no atomnya kecil seperti atom Li, Be, B dan C adalah sebagai berikut :
